Performance
Filter Housing
Portable Filter

Filter Element

Performance

SMF Filter는 β-Ratio > 1,000 , Efficiency > 99.9%의 고성능 Filter입니다.
( 기준 β-Ratio > 200, Efficiency > 99.5% )

Dimension

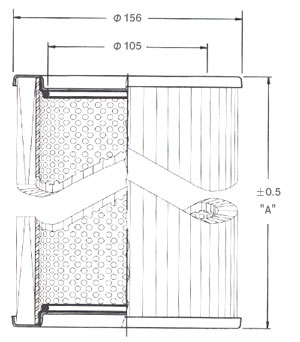

ME1500F Series

호칭길이	A (m/m)
8"	205
16"	427
39"	982

ME0980G Series

호칭길이	A (m/m)
3"	327
16"	428
26"	653
39"	982

ME0980F Series

호칭길이	A (m/m)
13"	334
16"	434
26"	658
39"	988

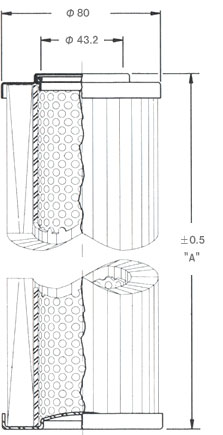

ME0800G Series

호칭길이	A (m/m)
4"	118
8"	208
13"	330
16"	430

Interchange Guide

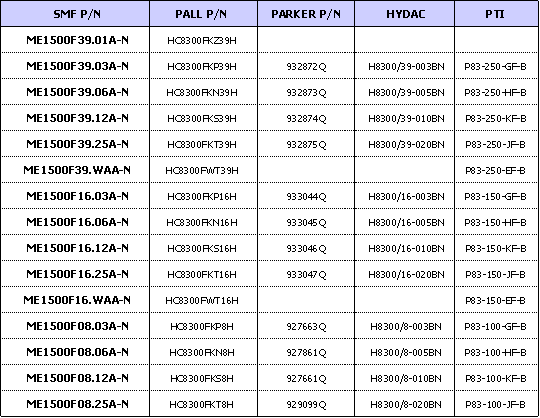

ME1500F Series

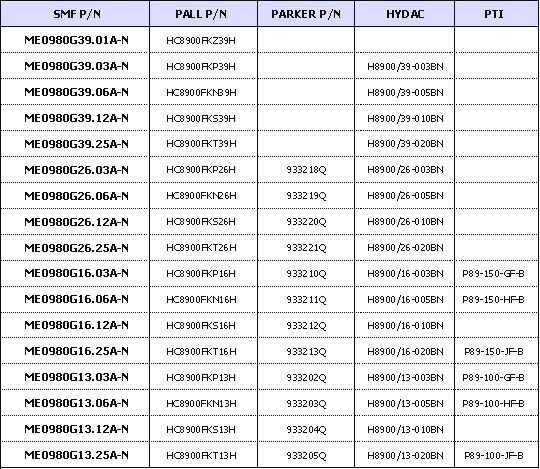

ME0980G Series

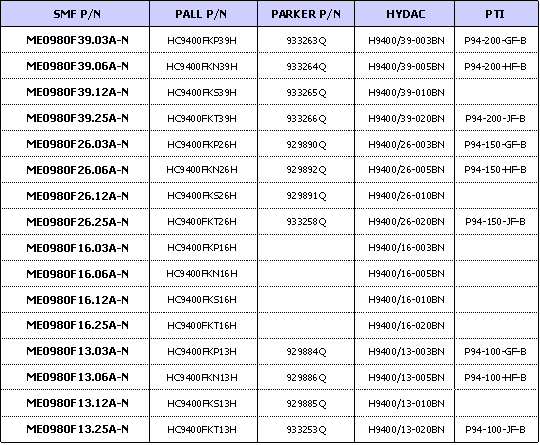

ME0980F Series

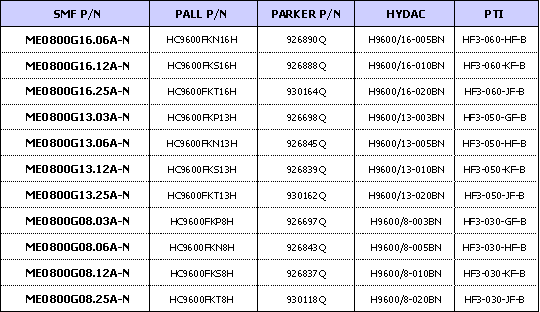

ME0800G Series

Flow Capacity

Filter Element의 Flow Rate(LPM)는 Filter Fineness Grade, Filter의 크기, 유체의 Viscosity 및 비중,
허용 Clean Pressure, Housing Capacity 등에 의거 정해짐

Element별 Flow Rate

Element P/N	Recommended Flow Rate(LPM))	Recommended Flow Rate(LPM)
ME1500F.39	300-350	1,150
ME1500F.16	125-150	475
ME0980G.39	150	450
ME0980G.26	100	300
ME0980G.16	60	180

■ Max. Flow Rate는 Viscosity : 30cst, 비중 0.9일때를 기준 한 수치를 표시함
■ Recommended Flow Rate는 Filter의 Cold Start, Viscosity의 증가, Element의 사용수명 등의
여유를 감안하여 결정함
■ 실제 Filter Element의 크기를 결정 할 시에는 사용유체의 Viscosity, 운전온도 등을 감안하여 결정 하여야 함

Filter Housing

SMF Filter Housing 특징

- Stainless Steel로 만든 제품으로 녹 발생이 없어 오염도 관리에 적합하며 외관이 미려함.

- Visual Type의 Clogging Indicator 및 경보 Switch가 부착되어,Element 상태를 항시 파악할 수 있고, Element를 최대 수명까지 사용할 수 있어 경제적인 Filter 운영이 가능하고, Alarm과 연결하여 자동운전이 되는 장점이 있음.
- By-Pass valve가 내장되어 있어, Cold Start시, Element가 막혔을시 압력에 의한 Element의 파손을 방지하고 윤활장치, 유압장치의 Return-Line Filter로 사용시 유체의 흐름을 중단없이 흐르게 하는 기능을 함.
- Oil Sampling Cock가 Filter의 In/Out 2개소에 설치되어 Sampling 및 오염도 관리가 용이함.
- Air Vent Cock가 있어 Air Vent 작업이 용이함.
- Housing 구조가 Simple하여 Housing 자체 압력손실이 적고, Element 교환 작업이 간단함.

Medium Pressure Housing - MH0980G□MPA

Filter Housing P/N : MH0980G_S1MPA
Filter Element P/N : ME0980G39._A-N
ME0980G26._A-N
ME0980G16._A-N
Filter Grade : 1, 3, 6, 12, 25㎛, Water absorbing Grade
Filter Housing Flow Capacity :

Filter Housing P/N	Recommended Flow Rate(LPM)	Max. Flow Rate (LPM)
MH0980G39	150	450
MH0980G26	100	300
MH0980G16	60	180

Low Pressure Housing - MH1500F□LPA

Filter Housing P/N : MH1500F□LPA
Filter Element P/N : ME1500F39._A-N
ME1500F16._A-N

Filter Grade : 1, 3, 6, 12, 25㎛, Water absorbing Grade
Filter Housing Flow Capacity :

Filter Housing P/N	Recommended Flow Rate(LPM)	Max. Flow Rate (LPM)
MH1500F39	300-350	1,150
MH1500F16	125-150	475

Low Pressure Housing Multi-Type - MH1500F39-M□A

Filter Housing P/N : MH1500F39-M2A
                                MH1500F39-M3A
                                MH1500F39-M4A
                                MH1500F39-M7A

Filter Element P/N :MH1500F39-M2A

Filter Grade : 1, 3, 6, 12, 25㎛
Filter Housing Flow Capacity :

Filter Housing P/N	Recommended Flow Rate(LPM)	Max. Flow Rate (LPM)
MH1500F39.M2A	600-700	2,300
MH1500F39.M3A	900-1,050	3,450
MH1500F39.M4A	1,200-1,400	4,600
MH1500F39.M3A	2,100-2,450	8,050

Drawing

Portable Filter 용도

- 신유를 유압.윤활장치의 Oil Tank에 충전하는 작업

- 유압, 윤활 system에서 Filter 기능이 불충분할때 Off-Line Filtering 작업
- System에 Operating Filter가 없을 시 Recirculation filtering 작업
- Storage Tank / Reservoir에서 Oil을 빼낼때
(※ 주의 : 폐유 Filtering에 사용 금지)

▒ SMF Portable Filter 특징

- Stainless Steel Housing으로 미려하고, 녹이 발생하지 않으므로 오염도 관리에 유리함.
- Element Clogging Indicator가 장착되어 자동운전 및 Element 수명관리가 용이함.
- Timer가 설치되어 운전시간/오일 순환량을 지정하여 자동운전을 할 수 있음.
- Oil pump의 Pressure load capacity가 10kg/㎠임으로 고소의 장치에 Oil Filling이 가능함.
- Spiral 철심으로 보강된 Acryl 투명 Hose로 연결되어 유체의 흐름상태를 확인할 수 있고, 길이가 5m로
system과 연결이 용이함.
- Control Panel에 누전차단기, OCR이 장착되어 E-motor를 보호함.
- Oil Hose, 전원 Cable을 간결하게 정리할 수 있게 되었음.

▒ Portable Filtering M/C (21.6ℓ형)

Technical Data

Pump Type	: AMTP 212HA(VB)
Pumping Capacity	: 21.6LPM(60㎐ × 4p)
Motor	: 750w × 4p × 60㎐ × 3Φ
	(220/440V)
Pump revolution	: 1,800 r.p.m.
Pressure load capacity	: 10㎏/㎠
Filter Housing P/N	: MH0980G16MPA
Filter Element P/N	: ME0980G16
Filter fineness	: 1, 3, 6, 12, 25㎛
Weight	: APP. 80㎏

▒ Portable Filtering M/C (35.6ℓ형)

Technical Data

Pump Type	: AMTP 212HA(VB)
Pumping Capacity	: 35.6LPM(60㎐ × 4p)
Motor	: 1,500w × 4p × 60㎐ × 3Φ
	(220/440V)
Pump revolution	: 1,800 r.p.m.
Pressure load capacity	: 10㎏/㎠
Filter Housing P/N	: MH0980G26MPA
Filter Element P/N	: ME0980G26
Filter fineness	: 1, 3, 6, 12, 25㎛
Weight	: APP. 94.5㎏

▒ Portable Filtering M/C (134ℓ형)

Technical Data

Pump Type	: PV2R3-76
Pumping Capacity	: 134LPM(60㎐ × 4p)
Motor	: 3.7㎾× 4p × 60㎐ × 3Φ
	(220V)
Pump revolution	: 1,800 r.p.m.
Pressure load capacity	: 10㎏/㎠
Filter Housing P/N	: MH1500F16S1EA
Filter Element P/N	: ME1500F16A-N
Filter fineness	: 1, 3, 6, 12, 25㎛
Weight	: APP. 225㎏

▒ Portable Filtering M/C (320ℓ형)

Technical Data

Pump Type	: PV2R4-184
Pumping Capacity	: 320LPM(60㎐ × 4p)
Motor	: 11㎾× 4p × 60㎐ × 3Φ
	(220V)
Pump revolution	: 1,800 r.p.m.
Pressure load capacity	: 10㎏/㎠
Filter Housing P/N	: MH1500F39S1EA
Filter Element P/N	: ME1500F39A-N
Filter fineness	: 1, 3, 6, 12, 25㎛
Weight	: APP. 497.5㎏

▒ Drawing


21.6ℓ		35.6ℓ		134ℓ		320ℓ
