초소형,초간편 표면 진단을 위한 전자 현미경

■ 주요 특징
시편을 자르거나 전처리할 필요 없이 현장이나 즉석에서 현미경을 적용함.
※ 40배와 140배 확대줌 기능. 렌즈교체가 필요없다.

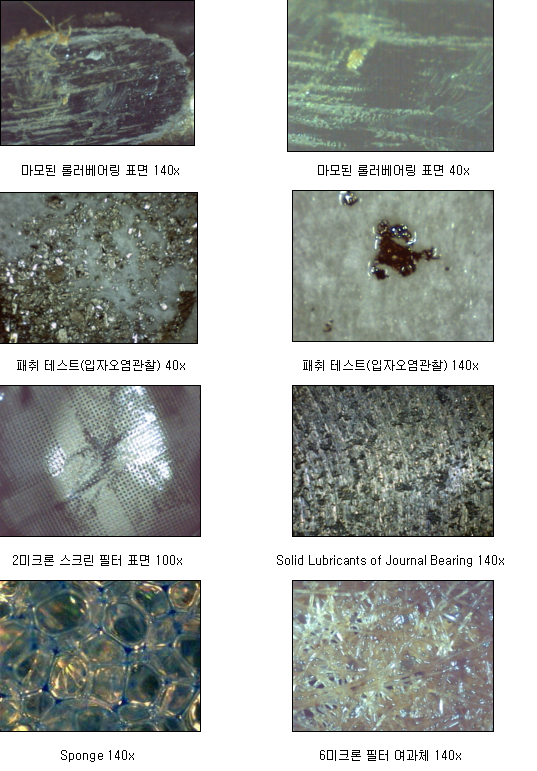

※ PC에 의한 부품가공 및 표면처리,재질 분석,베어링 및 기어표면 진단분석, 입 자오염물 형상분석 등 정지화면, 동영상 촬영가능 (Digital)-QC및 데이터관리

■ 적 용
1. 공무/보전부 필수품으로 베어링표면 진단/기어 표면 진단/입자오염 진단/배관 균열 진단 등
2. 미세한 전자부품/PCB(Print Circuit Board)/Wire/터미네이터/프린트 표면, 프린트회로 등 검사
2.정밀 부품 및 자동차 엔진 및 부속품등의 양불량 검사
3.페인트칠된 박막, 금속성표면, 코팅표면 검사
4.섬유원단, 피혁원단, 염색 검사.
5.식품류, 국수 가락 및 라면류 생산후 식품등의 검사
6.피부관리,성형외과, 머리카락 모공등의 미용 클리닉에도 적합.
7.생물의 세포막 관측 등

■ 주요 기능 및 사양
1. 120g 중량 1/4"크기의 CCD 카메라 적용- Compact!!!
2. LED white lamp : 필라멘트/할로겐 램프보다 수명이 20배길고 매우 작아 날카롭고 어두운 곳에 뛰어나 효능을 발휘하고 매우 경제적임
3. P/C의 경우 기존의 복잡한 중간매체인 A/D 컨버터등이 생략되어, USB케이블에 의하여 간단히 현미경과 P/C를 연결하여, 검사한 이미지를 매우 쉽게 P/C에서 저장하고 데이터 베이스화 하여 검사 분석됨
4. P/C 모니터에 나타난 표면의 사진을 Print-out가능.
5. P/C에 작업자가 동영상 촬영과 함께 음성저장도 가능.
6. 공무/보전부 필수품으로 베어링표면 진단/기어 표면 진단/입자오염 진단/배관 균열 진단

- 유분석을 위한 샘플 채취후 샘플시료가 균일하게 되도록 하는 shake 장비입니다.
- Shaker를 사용한후 샘플분석결과와 사용하지 않았을 때와 분석결과는 결과값의 차이가 크게 나타 나서
정확한 분석결과를 얻는데 큰 역할을 합니다.

Single Arm Painter Shaker(동시 시료 4개 처리)

- Motor: 1/3 HP, 50/60Hz, 230VAC
- Dimensions
- Single Head: 15” x 13” x 27” 100lb.
- Dual Head: 30” x 15” x 27 195lb.
- Single Head Explosion Proof: 15” x 13” x 27” 120lb
- Dual Head Explosion Proof: 30” x 15” x 27” 220lb
- Single Head Variable Speed: 15” x 15” x 27” 125lb

Double Arm Painter Shaker (동시 시료 8개 처리)

LaserNet Fines는 록히드마틴사의 Oil Analysis와 관련한 Hardware 기술과 미해군 Naval Research Laboratory 의 수 십년 간 축적한 유분석 노하우를 바탕으로 개발된 진단장비로 국내에서 윤활시스템 관리 및 유분석 분야를 선도하고 있는 솔지에서 적극 추전하는 제품입니다. 지금부터 유분석을 통한 한층 진보된 설비관리 기술을 접해 보십시오.

■ 특징
▶ 이동성 및 열악한 현장 조건에 적합한 작고 견고한 본체
▶ 오염도분석,형상분석,마모입자 분석, 설비상태 진단을 LaserNet Fines 하나로 분석(All in One 기능)
▶ 20㎛보다 큰 입자는 자체 인공지능 기능에 의한 "cutting, fatigue, severe sliding와 산화물" 로 자동 분류 진단
▶Compact 한 LCD모니터 및 일체형 최신 IBM컴퓨터 시스템
▶오염도 기준인ISO 4406 등급 디스플레이 지원
▶오염도 기준인 NAS1638 등급 디스플레이 지원
▶ 수분함량(ppm) 디스플레이 지원
▶유체의 색 농도에 영향을 받는 광학식에 비해 자동 교정 기능에의한 데이터 교란 요소 제거 기능
▶기계건강 경향관리를 위한 데이터 베이스 프로그램 자체 내장

유분석을 기초로 한 설비건강 진단은 뛰어난 설비관리 프로그램으로 인정 받고 있다. 이러한 평가는 윤활시스템에서 마모분과 오염물의 잔존량에 대한 정보가 미연에 설비가 적정하게 운전되고 있는지 혹은 예방보전이 필요한지 여부를 알려 주기 때문이다. 'LaserNet Fines"는 표준 유분석 기술인 입자 계수 (Particle Counting)와 형상분석 (Shape Classification)을 하나로 통합한 진단 장비이다. 록히드 마틴사와 미해군 Naval Research Laboratory에서는 LaserNet Fines의 개발에 공간노화 이미지 기술 (Space age Imaging Technology)과 인공지능 현상 분류 기술 (Neural Net Shape Classification)을 접목하였다. LaserNet Fines는 단독으로 유분석 프로그램을 훌륭히 수행할 수 있으며 다른 기기와 결합할 경우 Full - Services를 가능하게 한다.

■ 작동
레이저광은 얇은 셀(90㎛)을 통과하여 느린 속도로 두 개의 유리판 사이를 유동하는 시료에 강력한 빛을 조사한다. 광학 확대경을 이용하여 시료의 이미지를 캡쳐하고 자체 컴퓨터 메모리에 저장한다.
각각의 이미지는 시료에 포함된 물체를 규명하기 위해 자체 스캐닝을 통한 분석을 수행한다. 이러한 분석은 기계적 마모의 원인을 분류하기 위한 입자 분류 단계로 최대 크기와 형태분석을 수행한다.
각각의 레이저 신호는 단일 이미지 프레임으로 제공되고 완전한 분석 결과 기록을 위해 수천개의 프레임이 결합되어 진다.

■ 입자계수
LaserNet Fines는 훌륭한 계수 통계를 가지도록 수천가지 이미지를 만들어내고 저장한다. 바로 입자 크기가 재어지고 5-15㎛, 15-25㎛, 25-50㎛, >50㎛ 사이즈로 분류된다.
이 기기의 직접적 이미지 처리 능력은 의문이 될 수 있는 정확한 입자크기 분포를 캘리브레이션 할 필요성을 제거하였다. 기포와 수분은 무시되고 레이저는 심하게 검댕화된 (검은)오일을 처리하는데 충분히 강력하다.

■ 형상분류
입자 형태분석은 "LNF System"을 위해 독창적으로 개발된 인공지능 기능을 통하여 수행된다. 입자 형상은 미리 분류되어진
" Cutting Wear, Fatigue, Severe Sliding Wear, Oxides, Free Water, Fibers"을 참조해 분석되는데 이러한 광대한 입자 형상 목록은 페러그라피 혹은 광학현미경을 이용해 분석한 인간의 경험을 바탕으로 제작되었다.

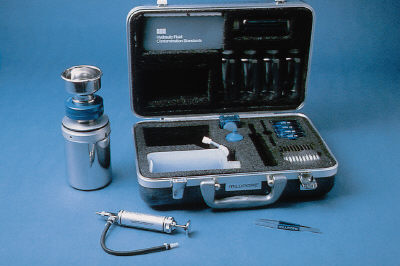

입자오염의 수준을 현장에서 간편하게 테스트 하는 현장용 키트 - Patch Test Kit-

■ 주요 구성품
1) Patch Test Filter Holder Assembly
2) Hand Vacuum Pump
3) Solvent Dispensing Bottle
4) Solvent Filter
5) Sample Bot
6) Membrane Filter
7) Patch Test Standard Booklet

■ 사용유 오염 상태 분석을 위한 현장용 분석기(색채판별타입)
1) 유압유, 벌크케미컬, 보일러워터, 윤활유의 신속한 입자 오염 진단
2) “Filter Color Rating” 과 표준오염도 등급에 일치하는 “Particle Assessment Scale 포함
3) 오염도 등급의 변화 감지
4) 100회 테스트용 필터 포함

■ Specifications
1) 재질
Stainless steel/aluminum filter holder assembly; PVC/polyethylene sample collection,
solvent dispensing bottles

2) Dimensions
Case : 368 mm L, 235 mm W, 124 mm H (14-1/2" x 9-1/4" x 4-7/8")

3) Weight
4.5 kg (9.9 lbs)
